Instalación y Configuración de Wonderware System Platform 2014 R2 en Windows 7

Este tutorial contiene el procedimiento para la instalación y configuración de Wonderware System Platform en un ordenador con sistema operativo Windows 7. El procedimiento es similar para Windows XP y Windows 8.

Requerimientos

  • Instalador de Microsoft Office de 32 bits
  • Instalador de SQL Server 2008
  • Actualización a SQL Server 2008 Service Pack 1
  • Instalador de SQL Server 2012 SP1
  • Instalador de Wonderware System Platform 2014 R2
  • Licencia Wonderware: CD + llave USB

Nota: El Software requerido se debe solicitar al personal encargado del Laboratorio de Automatización de Procesos Industriales.

Procedimiento

A continuación se describe detalladamente cada uno de los pasos para la instalación y configuración de Wonderware System Platform 2014 R2.

Wonderware System Platform 2014 requiere la instalación previa de SQL Server 2008, SQL Server 2012 y .NET Framework. La Tabla 1 muestra la compatibilidad de las aplicaciones Wonderware con los Client Windows, Server Windows, .NET Framework y sistemas de virtualización.

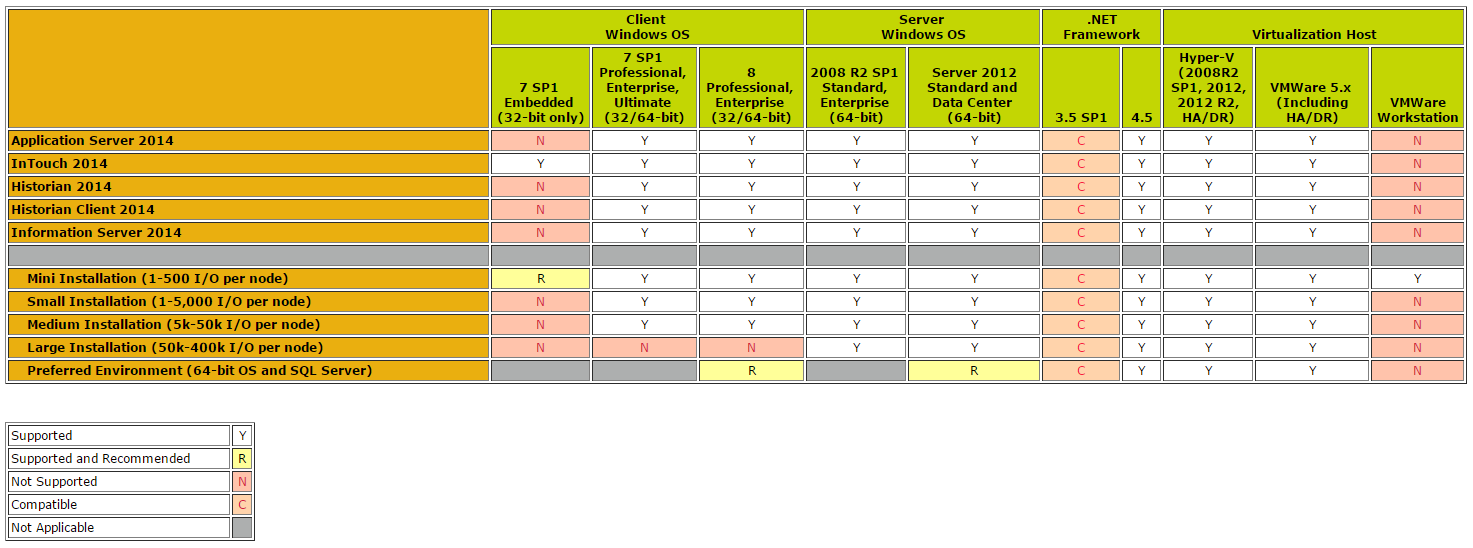

Wonderware Compatiblity
Fig1. Tabla de Compatibilidad de Wonderware System Platform

Importante: La instalación de Wonderware System Platform 2014 R2 NO es compatible con versiones de Microsoft Office de 64 bits.

  1. Instalación SQL Server 2008 R2 SP1


  2. Instalación SQL Server 2012 SP1


  3. Activar Internet Information Server (IIS) e Iniciar WebDAV


  4. Instalación de Wonderware System Platform 2014 R2


  5. Configurando Wonderware


  6. Habilitar Wonderware Historian en Microsoft Office


Descargar en PDF

Importar Galaxia de Adquisición de Datos de la Línea de Producción

Este tutorial contiene el procedimiento para importar la Galaxia de Adquisición de Datos de la Línea de Producción en la plataforma Wonderware versión 2014 R2.

Requerimientos Software

  • SQL Server 2008 SP1
  • SQL Server 2012 SP1
  • Wonderware System Platform 2014 R2
  • Microsoft Office de 32 bits

Requerimientos Hardware

  • Llave USB de Wonderware

Procedimiento

Importante: Antes de iniciar el procedimiento es necesario descargar el material para importar la galaxia.

Descargar Material

  1. Instalación de DASSIDirect 3.0 SP1


  2. Instalación de Funciones ITExtras


  3. Creación de S7_Objetcs e Importación de Items


  4. Prueba de comunicación con wwclient


  5. Configuración de zona horaria en Windows


  6. Restaurar Históricos


  7. Importar Galaxia


Nota: En caso de presentarse errores en la galaxia, se debe restaurar siguiendo el procedimiento descrito a continuación:

  • Realizar el undeploy de todos los objetos de la galaxia.
  • Eliminar la galaxia.
  • Si se generan errores en el proceso de undeploy o eliminación, se debe ejecutar la herramienta Platform Remover e intentar nuevamente el undeploy y la eliminación de la galaxia.
  • Una vez se ha eliminado la galaxia, se debe crear y restaurar nuevamente (ver video Importar Galaxia).
Descargar en PDF

Sintaxis para Comunicación Siemens - Wonderware

A continuación se muestra una tabla comparativa de la sintaxis para acceder a las variables de PLCs S7-200 y S7-300 en Step7 y Wonderware.

Tipo Step7-MicroWin Wonderware
S7-200 Memory BOOL M2.4 MX2.4
V-Memory BOOL V309.1 DB1,X309.1
BYTE VB312 DB1,B312
WORD VW700 DB1,W700
DOUBLE WORD VD220 DB1,D220
Entrada Analógica WORD AIW0 AIW0
Entrada Digital BOOL I2.4 I2.4
Salida Digital BOOL Q0.1 Q0.1
S7-300 Memory BOOL M2.7 MX2.7
BYTE MW10 MINT10
DINT MD10 MDINT10
REAL MD10 MREAL10
Variables BOOL DB100.BDX0.0 DB100,X0.0
INT DB100.DBW10 DB100,INT10
DINT DB100.DBD20 DB100,DINT20
STRING DB100.DBB40 DB100,STRING(40,10)
S5Timer DB100.W2BCD DB100,W2S5T
Entrada Analógica WORD IW290 IW290
Entrada Digital BOOL I1.5 I1.5
Salida Digital BOOL Q0.6 Q0.6
