Año
2015
Nombre
SCADA S7 .NET
Modalidad
Proyecto de Grado
Estado
Finalizado
Desarrollo de Sistemas SCADA a Medida para Controladores Siemens S7

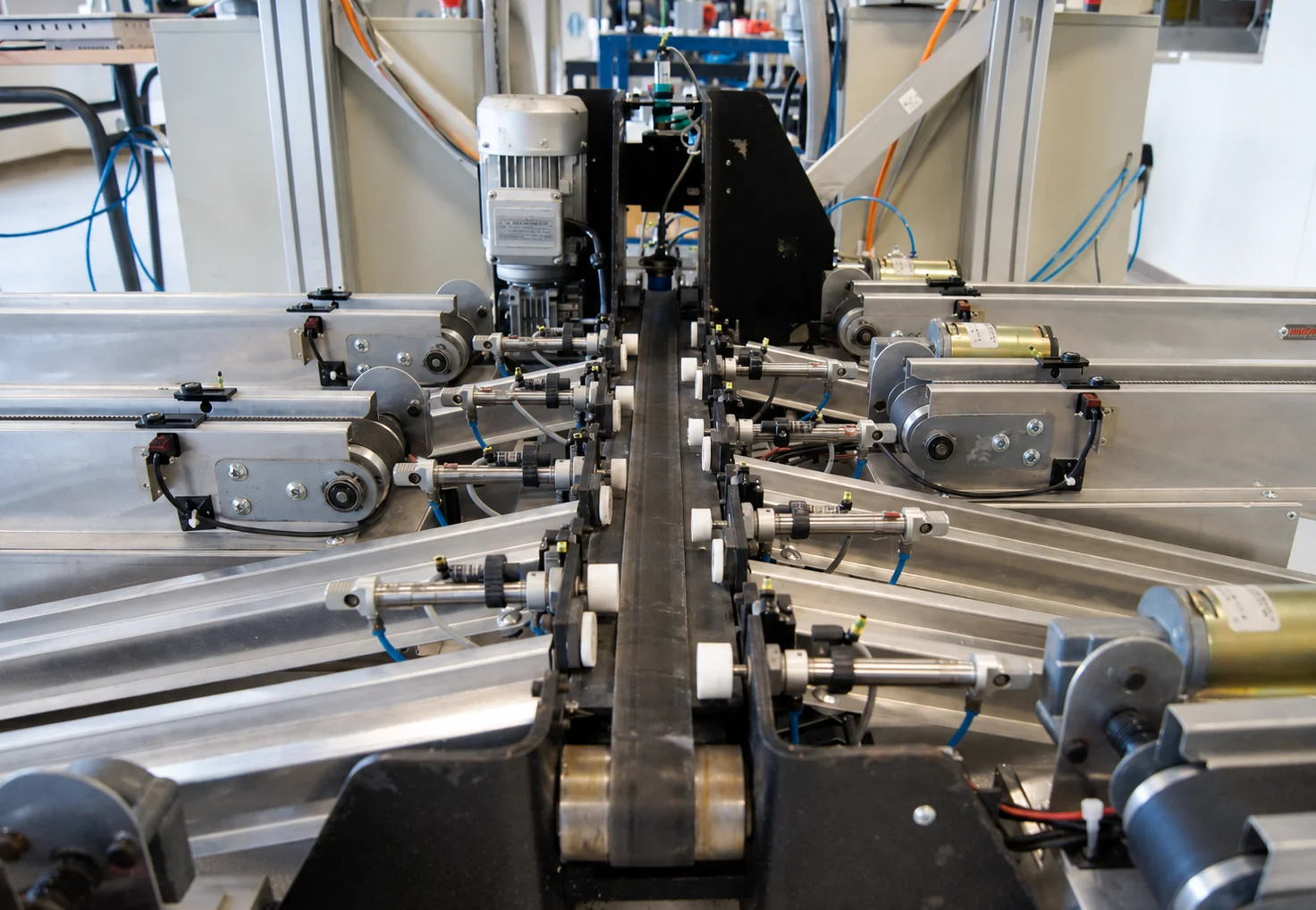

Los entornos de supervisión industrial para autómatas Siemens tradicionalmente dependen del ecosistema de software cerrado del fabricante (como WinCC). En este proyecto de grado de la Especialización en Control e Instrumentación Industrial (UPB), se desarrolló e implementó una arquitectura SCADA personalizada y de alto rendimiento utilizando Microsoft Visual Studio (C#) y la librería de comunicación Ethernet INGEAR NET.S7 Link 2.0. El sistema fue diseñado para operar, registrar y supervisar en tiempo real la Estación de Clasificación de la Línea de Producción CIM del laboratorio universitario.
Ingeniería SCADA: Supervisión Gráfica, Datos en Tiempo Real y Normativa ISO
El sistema integra control de secuencias, adquisición de datos y ergonomía visual bajo estándares internacionales:
- Comunicación Ethernet Industrial Directa: Enlace transparente con controladores Siemens S7-200 (módulo CP 243-1) y S7-300 Maestro, logrando lectura/escritura bidireccional de variables booleanas y conversión de punto flotante en estándar IEEE 754.

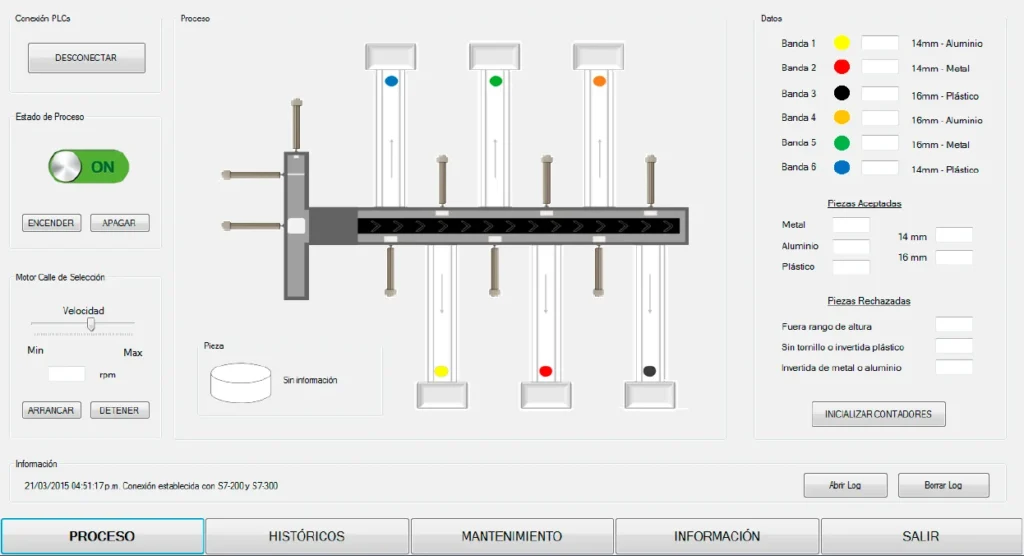

- Animación del Proceso en Tiempo Real: Interfaz interactiva de 6 pantallas con representación gráfica animada del desplazamiento de piezas cilíndricas, detección por altura (14mm / 16mm) y discriminación de material (aluminio, metal y plástico).
- Diseño Ergonómico (Normas ISO 11064 e ISO 9241): Estructuración de pantallas, paleta de colores de bajo impacto visual y disposición de controles críticos diseñados para prevenir fatiga y errores operativos en salas de control.
- Registro y Registro Histórico en Excel: Módulo de exportación automatizada de 14 variables de proceso a hojas de cálculo con intervalos de muestreo configurables, conteos de piezas aceptadas/rechazadas y log de eventos.
- Módulo de Mantenimiento y Diagnóstico: Panel de prueba directo de instrumentación para forzar y validar el estado de 32 señales digitales, 1 entrada analógica y 14 actuadores neumáticos.
- Seguridad y Control de Acceso: Sistema de autenticación de operarios con recuperación segura de contraseña mediante notificación por correo electrónico (SMTP).
¿Deseas consultar más sobre este proyecto?
Descarga la monografía de grado en formato PDF con todos los detalles del proyecto.
